3 osé CNC - LHM PM

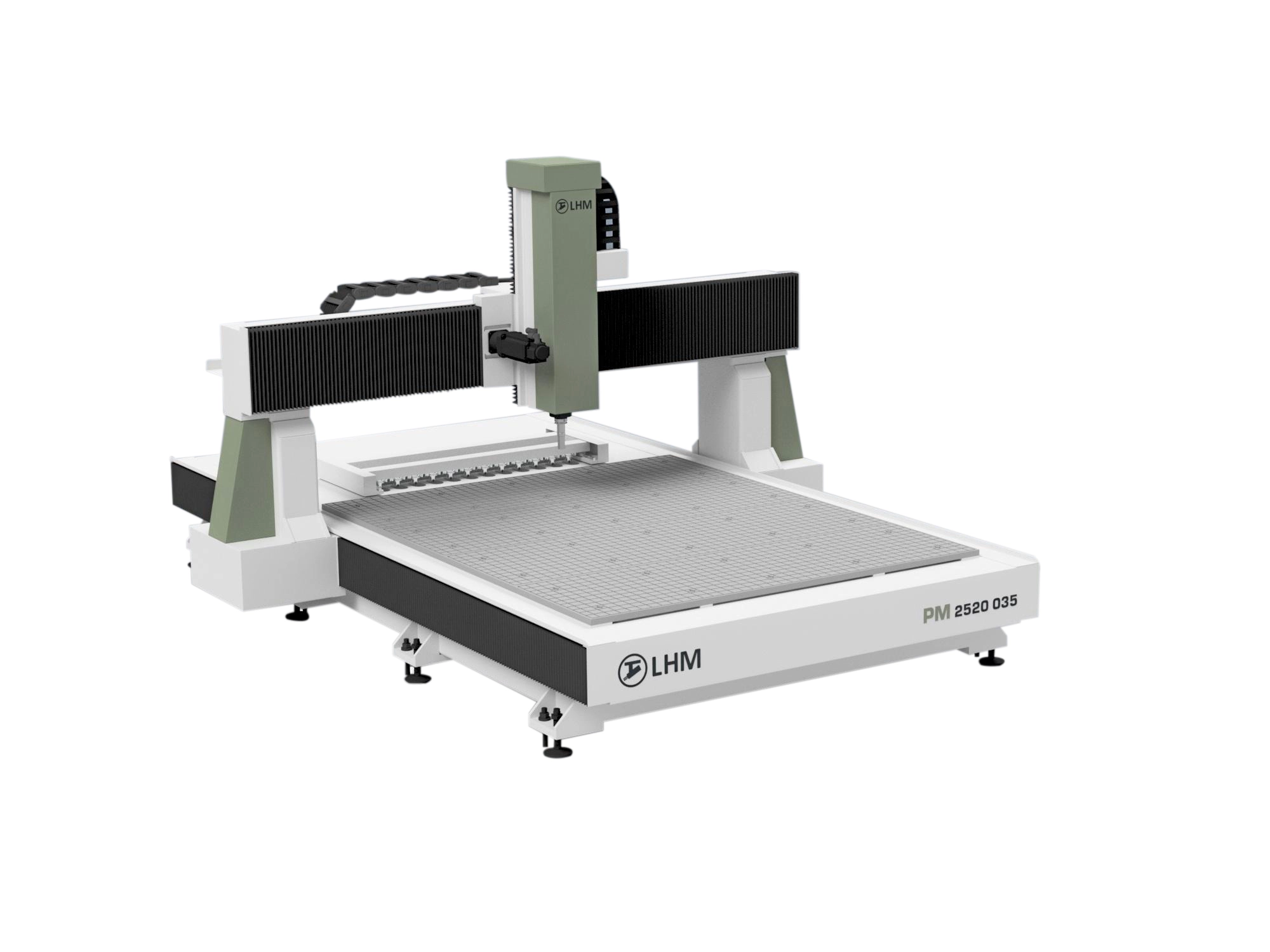

Představujeme 3osý CNC plotr primárně určený na obrábění velkoformátových desek z hliníku, kompozitů, plastů a dřeva. Díky své konstrukci umožňuje kombinaci různých rozměrových variací, které v ose X dosahují až 20 000 mm. Tento typ stroje je typicky využíván při výrobě měřících, upínacích, pracovních a testovacích desek, zároveň umožňuje výrobu tvarových dílců, typicky modelových zařízení.
Klíčové vlastnosti
3osý CNC plotr
Typ řídícího systému HEIDENHAIN
3 typy vřeten od 10,5kW do 18kW (S6)
Možnost konfigurace se dvěma pracovními zónami
Pojezdy stroje
- OSA X = 2500 – 20 000 mm
- OSA Y = 1600 – 3000 mm
- OSA Z = 350 – 800 mm
Výkon vřetena
- 8,5/10,5 kW (S1/S6)
- 10/12 kW (S1/S6)
- 15/18 kW (S1/S6)
- 0-24 000 rpm
- HSK F63 / A63 / ISO30
Řídící systém
HEIDENHAIN nebo SINUMERIK
Vřeteno
Vřeteno s výkonem 10,5 - 18kW (S6), součástí je automatická výměna nástrojů dle potřeby
Zakládání obrobku
Automatický či manuální zakládání obrobku. Možno stroj rozšířit o automaické upínací stoly.
Robotický interface
Možnost integrovat do automatické linky
Velké rozjezdy stroje
Až 20 m x 3m x 0,8m
Pracovní prostor
Možnost konfigurace s dvěma oddělenými pracovními zónami
Chlazení nástroje
Chlazení nástroje olejovou mlhou nebo vzduchem
Výměník nástrojů
Od 6 do 32 lůžek
Dálková diagnostika
Rychlé připojení a diagnostika chybového hlášení
Krytování
Kompletní zakrytí lineárního vedení na jednotlivých osách
